Já
escrevi alguns posts no blog sobre o meu sistema solar térmico, mas tenho de
falar novamente sobre o assunto, uma vez que estou a fazer uma restauração e
modificações importantes que, caso resultem, poderão aumentar
significativamente a sua eficiência nos meses mais frios do ano.
A
aparência deste sistema que funciona por termossifão, pode parecer rudimentar ou até inestético, mas o certo é que ele tem cumprido a sua missão de
aquecer água para banhos já há quase uma dezena de anos, sem grandes complicações.
O problema maior é a pouca pressão com que a água chega às torneiras e é esse
contratempo que estou agora a tentar resolver, com a introdução, dentro dos depósitos, de uma serpentina com 100 metros de tubo, 50 mts em cada depósito.
O
ideal seria, sem dúvida, a compra de um sistema novo que me resolveria o
problema e evitaria trabalhos adicionais e o certo é que estive quase a
concretizar a aquisição de um kit solar de tubos de vácuo, daqueles que
funcionam sem pressão e em que a água da rede circula numa serpentina instalada
no depósito e que é aquecida pela água que foi por sua vez aquecida pelo
colector devido à circulação por termossifão entre este e o depósito. A água
aquecida deste modo chega ás torneiras com a pressão da rede, sem que o
depósito ou o painel esteja sujeitos a pressão, a não ser a pressão atmosférica
natural.
Estes
sistemas são mais económicos, sendo que por cerca de 900 euros, poderia fazer
chegar um kit de 300
litros a minha casa e pouco mais gastaria, uma vez que
faria a instalação por mão própria aproveitando as tubagens já existentes. Isto
seria ótimo, mas…
Comecei
a deitar contas à vida e cheguei à conclusão que existiam outras prioridades e
que o meu rústico, e velhinho sistema solar ainda pode aguentar mais
uma meia dúzia de anos. No terraço, onde ele está instalado, consigo vislumbrar
o telhado e já ando há algum tempo a olhar de soslaio para a parte virada a
norte, onde as telhas estão a ficar completamente apodrecidas, necessitando de
uma substituição da cobertura a muito curto prazo. Esse foi um dos motivos da
desistência da compra do kit solar novo, mas existiram outros, como o risco de
tal aquisição sem conhecer ninguém que me pudesse dar uma opinião assente em
experiência prática e o “baixo preço” do equipamento suscitava-me algumas
dúvidas.
Mas
o que mais interferiu na minha decisão de continuar a utilizar o meu sistema
caseiro foi o gosto pelos trabalhos práticos e de me poder servir de algo que
fui eu próprio que fiz, pelo menos em parte. De qualquer modo aqueles sistemas
com depósito sem pressão e que funcionam um pouco ao contrário do que
acontece com os sistemas mais usuais deram-me uma ideia que acabei de colocar
em prática.
 |

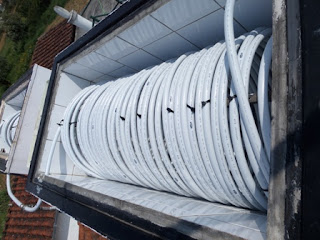

| Serpentinas nos depósitos. |
Este
projeto caseiro incluiu a construção de um colector para colocar ao lado do já
existente e a introdução dentro dos depósitos de uma serpentina feita em tubo
de ½ polegada. Esta serpentina tem 100 metros e, mergulhada na água quente dos
depósitos, irá aquecer a água para usos sanitários e sairá para as torneiras
com a pressão da rede, o que permite a sua ligação direta ao esquentador a gás,
sempre que a temperatura da água não seja suficiente para tomar um banho
confortável.
A
água que saía dos depósitos para as torneiras, por gravidade, não tinha pressão
suficiente para fazer funcionar o esquentador e isto era um desperdício nos
meses mais frios do ano, pois mesmo em dias sem sol a água sempre aquecia
alguma coisa e, se fosse direcionada para o esquentador, iria mais facilmente
atingir a temperatura ideal e sempre se poupava alguma coisa.
Este
foi o principal motivo desta alteração no sistema de aquecimento da água, mas o
que deu mais trabalho foi a construção de mais um colector, uma vez que tinha
apenas um a funcionar. Esse painel que é de construção industrial foi-me
oferecido já usado e, no verão, era mais do que suficiente para ter sempre água
quente. Mas, nessa estação do ano, qualquer coisa serve para aquecer a água e, para mais, a água quente
consumida nessa época é muito pouca, pois, na generalidade, apenas se mistura
uma pequena quantidade na água fria da rede para tomar banho.
A
forma como construí o colector é completamente original e, embora vá descrever a
forma como procedi e os materiais que utilizei, não aconselho ninguém, por
enquanto, a tentar fazer um igual, uma vez que, estando a funcionar apenas há
dois dias, não sei qual vai ser o seu comportamento nem a sua duração, apenas
podendo afirmar já que aquece a água mais ou menos com a mesma eficiência do
que o painel de fabrico profissional. Daqui a alguns dias, ou semanas, darei
mais informações sobre o mesmo.
De
resto, a construção deste colector foi muito simples. Recorri a dos tubos de pvc de
pressão, um com ½ polegada e outro de 1 polegada . Estes tubos
foram cortados à medida da largura do painel e o mais estreito foi enfiado e
colado dentro do tubo mais largo para aumentar a sua resistência mas,
sobretudo, para engrossar as suas paredes que assim ficaram com cerca de 1 cm . de espessura. Depois
abri furos neste tubo reforçado e também roscas de 8 mm . Depois cortei um tubo de
alumínio em pedaços de 5 cm ,
nos quais abri também roscas. Estes tubos de alumínio foram enroscados e
colados nos tubos de pvc, convindo dizer que utilizei o máximo cuidado para que
as uniões ficassem perfeitas para que não existissem vazamentos. Numa ponta
desses tubos de pvc coloquei um tampão e na outra uma redução de latão de uma
para meia polegada. A vedação deve ser feita no tubo mais largo, para evitar
fugas de água que possa passar para o espaço entre os dois tubos.
Feito
isto, cortei pedaços de tubo de cristal de 8 mm de diâmetro , de boa qualidade, tendo depois aquecido,
enfiado e colado uma ponta nos tubos de alumínio. De seguida enfiei tubos de
rega gota a gota, dentro dos tubos de cristal. Estes estreitos tubos onde irá
aquecer a água entraram à justa e com a ajuda de um pouco de óleo nos tubos de
cristal e também um pouco dentro dos tubos de alumínio, tendo ficado bem unidos
e, por agora, não há sinal de vazamentos, mas se isso vier a acontecer poderei
utilizar braçadeiras apertando os tubos de cristal em torno dos tubos gota a
gota.
Este
foi o trabalho mais melindroso deste projeto original, mas não foi o único,
pois, naturalmente, tive que fazer um tabuleiro para assentar os tubos. Este
tabuleiro foi construído com restos de materiais das minhas obras, tendo o
fundo sido revestido com placas de isolamento e, por cima destas, uma chapa
metálica de zinco que foi lixada e pintada com tinta preto fosco. Para a
cobertura do colector recorri a uma placa de policarbonato, placa esta que me
foi recomendada como sendo durável e resistente aos raios solares e também a geadas, sendo muito utilizada em estufas.
 |

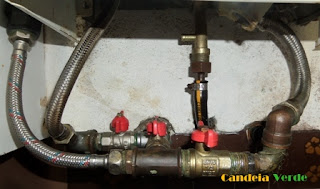

| Conjunto de passadores que permite alternar entre água aquecida só pelo sol, ou com ajuda do esquentador a gás. |
Termino
aqui a descrição textual do projeto, mas as imagens deste post poderão também
ajudar a compreender como o trabalho foi efetuado. Para além das imagens, este
post contém também um vídeo onde pode ser vista a água quente a entrar, por
circulação natural, no interior de um dos depósitos, antes de lá ter colocado
as serpentinas. Este sistema, denominado de termossifão, consiste geralmente
num ou mais colectores ligados a um depósito bem isolado e posicionado a um
nível mais alto. Não são necessárias bombas circuladoras,
pois a circulação de água faz-se de forma natural, induzida pela
diferença de densidade entre a água quente e fria. A água no colector fica
menos densa ao ser aquecida deslocando-se para a parte superior do circuito, dentro do depósito. A água mais fria (mais densa) desce para a parte mais
baixa do circuito à entrada do colector. Uma vez no colector, o ciclo começa
de novo e a circulação continua desde que haja radiação solar. O caudal de
circulação aumenta com o aumento da intensidade de radiação solar e a água a
utilizar é retirada da parte superior do depósito solar.
Este
modo de circulação da água é sobejamente conhecida, mas poucos conseguem ver
essa circulação de modo real, uma vez que os depósitos são fechados, no entanto
como o meu sistema é bastante original consegue-se ver a água quente a entrar
no depósito. É apenas uma curiosidade que fica registada no vídeo, numa altura
em que o sol brilhava, com a temperatura a rondar os 15 graus.
Nota do autor:
Este sistema foi, entretanto, modificado com a inclusão de mais um coletor e com a introdução de novas serpentinas nos depósitos. Os coletores de construção caseira foram também melhorados com novas tubagens. Brevemente escreverei um artigo sobre o assunto, deixando, para já algumas fotos...
Pode consultar o novo artigo em: Sistema solar térmico com tubos multicamada
Pode consultar o novo artigo em: Sistema solar térmico com tubos multicamada
